SOP-MIN-003: Control de terreno y estabilidad de taludes

Regla cero: Nunca trabaje debajo o cerca de terreno que no haya sido inspeccionado y asegurado.

CampoDetalle
Empresa / sitioRidgeline Copper Operations (empresa ficticia de ejemplo)
N.º de documentoSOP-MIN-003
Revisión1.0 (aprobada)
Vigente desde2026-10-06
Próxima revisión2027-10-06 (o después de cualquier incidente o cambio)
Aplica aTodas las personas que trabajan en o cerca de paredes del tajo, bancos, tajeos, frentes y acopios
ResponsableIngeniero Geotécnico
Aprobado porGerente de Mina y Gerente de Seguridad del Sitio

1. Propósito

Prevenir lesiones y pérdidas de equipo por caídas de terreno, caídas de rocas, fallas de paredes y colapso de acopios, mediante la inspección, el monitoreo y el control de las condiciones del terreno.

2. Alcance

Bancos y paredes del tajo abierto, frentes y tajeos subterráneos, botaderos de estéril y acopios.

3. Roles y responsabilidades

RolResponsabilidades
Ingeniero GeotécnicoDefine el diseño del terreno y de los taludes, los umbrales de monitoreo y las reglas de exclusión.
SupervisorDirige el examen del terreno, aplica restricciones y detiene el trabajo cuando se alcanzan los umbrales.
OperadoresExaminan su lugar de trabajo y reportan grietas, roca suelta, agua y movimiento.
TopógrafosMonitorean los prismas de talud, el radar o los extensómetros e informan cambios en la tendencia.

4. Peligros y controles

PeligroControl
Roca suelta y caídas de terrenoDesatado, empernado, malla, aseguramiento con barretilla, exclusión hasta que haya soporte
Falla de pared del tajo o de bancoBermas, bancos de captación, monitoreo de taludes con niveles de umbral, exclusión debajo de las áreas activas
Agua y climaControl del drenaje, paro de trabajo después de lluvia intensa hasta una nueva inspección
Colapso de acopios y botaderosLímites de altura y ángulo, sin trabajo debajo de un frente activo, bermas de borde en botaderos

5. Parámetros específicos del sitio

ParámetroValor en Ridgeline Copper Mine
Diseño de bancosAltura de banco de 15 m, ancho de berma de 8 m, ángulo de cara de 65 grados en roca sana
Radar de taludes2 unidades de radar en las paredes norte y este del Alpha Pit, lecturas revisadas cada turno
Niveles de umbralAlerta 4 mm/h, Acción 8 mm/h, Evacuación 15 mm/h sostenidos durante 30 minutos
Paro por lluviaMás de 25 mm en 24 horas: reinspeccione las paredes antes de reanudar el trabajo debajo de cualquier banco
Soporte subterráneoPernos en patrón a 2.0 m de espaciamiento, split-sets de 2.4 m con malla hasta 2.5 m sobre el piso en las intersecciones de galerías
Límites de botaderosAltura de capa del botadero de estéril de 30 m; sin trabajo debajo de un frente de botadero activo

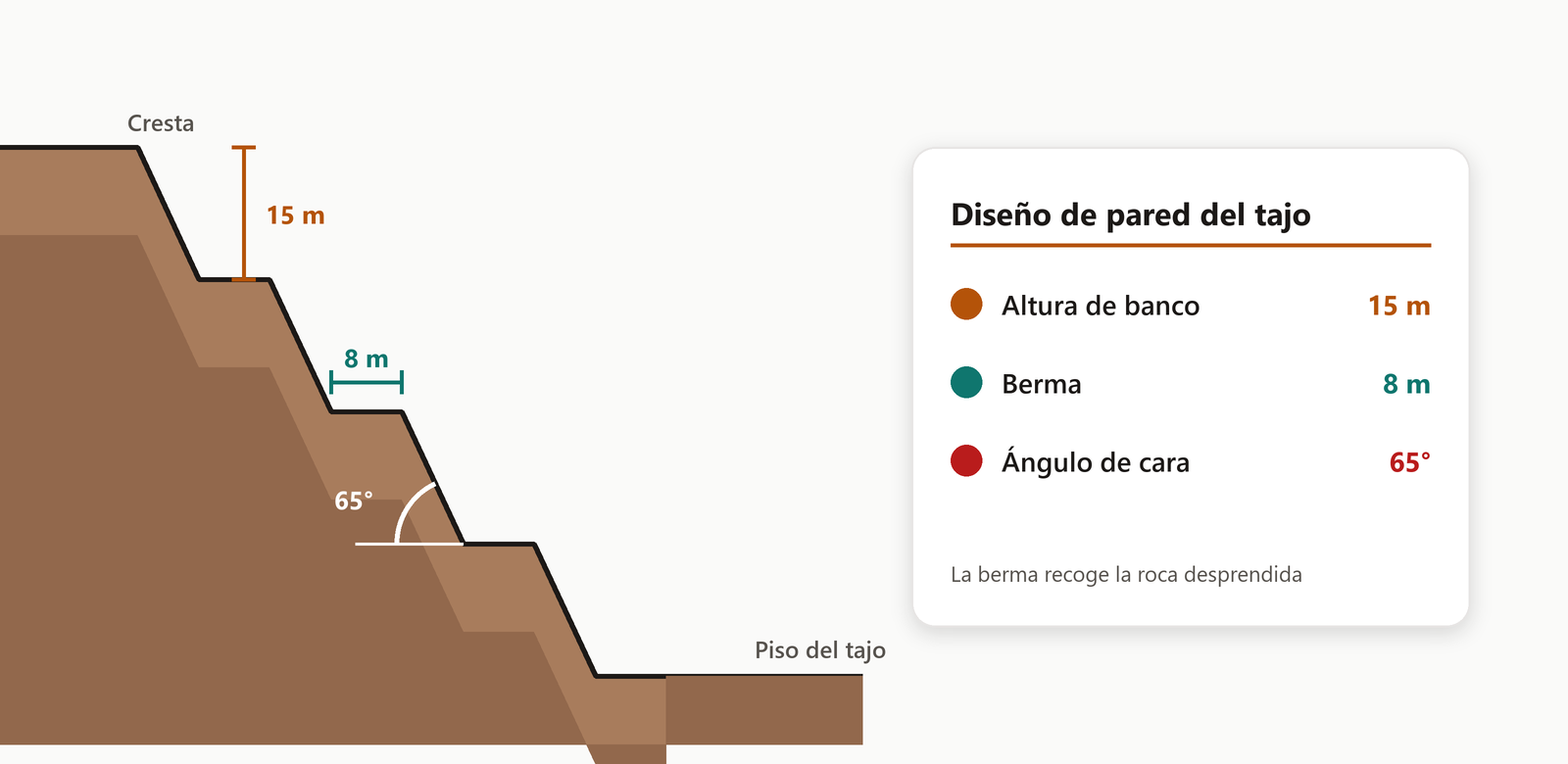

Sección de la pared del tajo: bancos de 15 m, bermas de 8 m, ángulo de cara de 65 grados

Figura 1. Diseño de la pared del tajo: altura de banco, ancho de berma y ángulo de cara.

6. Procedimiento

Examen diario

  1. Examine el frente, la pared, el techo y los costados antes de iniciar el trabajo y después de cualquier voladura, lluvia o evento sísmico.
  2. Busque grietas, roca suelta, salientes, filtraciones de agua, abombamientos y caídas recientes.
  3. Haga seguro el terreno mediante desatado o aseguramiento con barretilla, o acordone y reporte si no puede hacerlo.

Monitoreo

  1. Los topógrafos revisan los datos de monitoreo de taludes y terreno cada turno.
  2. Compare las lecturas con los niveles de umbral acordados: alerta, acción y evacuación.
  3. Ante un umbral de acción, restrinja el acceso e informe al Ingeniero Geotécnico; ante un umbral de evacuación, despeje el área.

Soporte y reingreso

  1. Instale el soporte de terreno conforme al diseño aprobado y regístrelo.
  2. Reingrese después de una caída o falla solo cuando el Ingeniero Geotécnico o el Supervisor hayan inspeccionado y aprobado.

7. Criterios de paro de trabajo

Detenga el trabajo, deje el área segura y llame al supervisor si ocurre cualquiera de los siguientes casos:

  • Grietas, abombamiento o movimiento en una pared, frente o techo
  • Caída de rocas, desprendimientos o ruidos provenientes del terreno
  • El monitoreo alcanza un umbral de acción o de evacuación
  • Lluvia intensa o inundación
  • El soporte falta, está dañado o no cumple el diseño

8. Respuesta a emergencias

  1. Aléjese del movimiento del terreno y advierta a los demás por radio.
  2. Contabilice a todas las personas e informe el área, el tamaño y cualquier persona o equipo atrapado.
  3. Inicie la respuesta a emergencias y mantenga a los demás fuera hasta que el Ingeniero Geotécnico despeje el área.

9. Registros

  • Registros del examen diario del terreno
  • Datos de monitoreo y respuestas a los niveles de umbral
  • Registros de instalación del soporte de terreno
  • Reportes de caídas de terreno y casi accidentes

10. Documentos relacionados

  • Seguridad en voladuras (SOP-MIN-002)
  • Respuesta a emergencias y evacuación (SOP-MIN-007)
  • Plantilla de AST (Análisis Seguro de Trabajo)
  • POE de reporte e investigación de incidentes (SOP-MIN-010)
  • Normativa aplicable en su jurisdicción, por ejemplo MSHA 30 CFR Partes 56 y 57 en Estados Unidos

Documento controlado. La versión vigente se encuentra en esta biblioteca. Las copias impresas no están controladas: verifique la revisión antes de usar una. Las consultas o mejoras se dirigen al responsable del documento.

11. Historial de revisiones

Rev.FechaAutorCambio
1.02026-10-06Departamento de HSE del sitioPrimera emisión, aprobada para su uso
